EQUIPEMENT :

Viseur :

• Débattement : gisement plus ou moins 120°; site plus 30° à moins 25°.
• Voie optique : petit champ grossissement 11; grand champ: grossissement 3,2.
• Voie thermique : petit champ grossissement 19 (+loupe grossissement 38); grand champ grossissement 5; très grand champ grossissement 1,5.
• Portée de détection : 4300 mètres.
• Portée de reconnaissance : 3800 mètres.
• Télémètre laser (500 à 5000 mètres).

DONNEES TECHNIQUES :

• Monomoteur, turbine Astazou.
• Puissance : 870 ch.
• Rotor tripale : repli rapide.
• Capacité : 2 places.
• Longueur : 11,97 mètres.
• Hauteur : 3,19 mètres.
• Diamètre rotor : 10,50 mètres.
• Masse maximale :2100 kg.
• Vitesse de croisière : 240 km/h.
• Autonomie : 1h 20 (+20' de réserve).

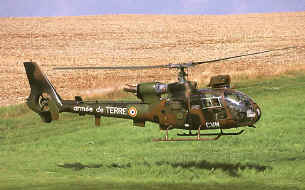

Ci-dessus : vol en rase motte d'une Gazelle en mission de reconnaissance.

Ci-dessus : Gazelle en formation armé de quatre missiles HOT
